盐城起重机厂家

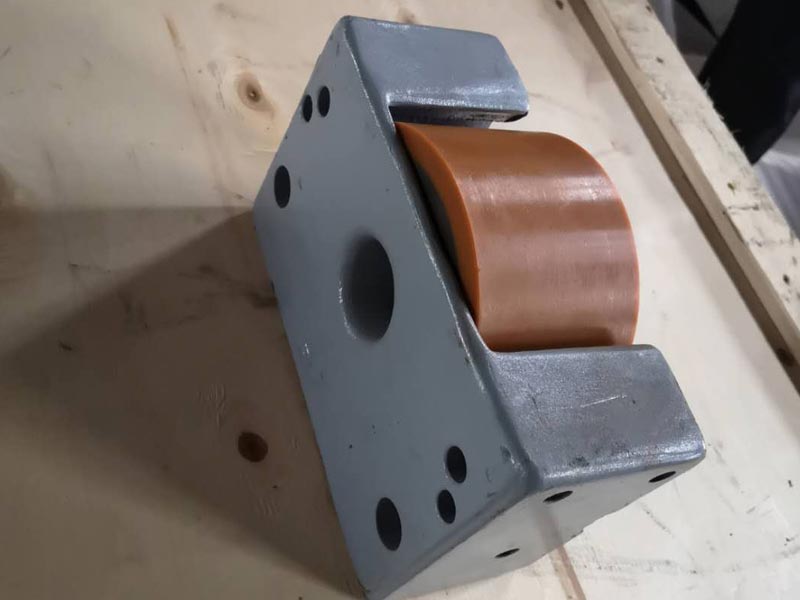

　　高温环境下聚氨酯涂层车轮组的损坏加速问题，是冶金车间、烘焙生产线、热加工转运区等特殊工况中普遍存在的运维痛点。很多用户在选型时仅关注聚氨酯轮的常规耐磨、承载性能，却忽略了环境温度与材料内生热的叠加效应，往往投入使用后短时间内就出现轮组失效，不仅打乱生产节奏，还会带来额外的更换成本与安全隐患。

　　1、‌常规聚氨酯材料的高温性能边界‌

　　标准TDI体系的普通聚氨酯材料，长期工作温度上限仅为80℃，短时耐受温度不超过100℃，一旦环境温度突破这个阈值，材料分子链的运动就会显著加剧，原本稳定的交联结构开始出现软化趋势。实测数据显示，当环境温度达到80℃时，普通聚氨酯轮的承重能力会下降35%-50%，耐磨性能直接折损一倍，原本设计寿命可达数千小时的轮组，在该温度下连续运行可能数百小时就出现明显磨损。

　　‌2、“环境高温+内生热”的双重叠加效应‌

　　高温环境对车轮组的破坏并非单一来自外部热源，更多是外部高温与滚动摩擦产生的内生热形成的协同损伤。在高频重载的工况下，轮组持续滚动产生的摩擦热无法向低温环境快速散出，热量不断在聚氨酯涂层内部积聚，哪怕环境温度仅维持在60-70℃，涂层内部的实际温度也可能突破100℃，远超普通聚氨酯的耐受阈值。这种热量积聚不仅会加速材料老化，还会让轮体内部的热应力持续升高，埋下脱胶、开裂的隐患。

　　3、‌高温环境下的典型损坏表现‌

　　温度超标带来的损坏有非常明确的特征：最常见的是涂层表面发粘、踏面软化变形，原本平整的轮面出现不规则压痕，运行时打滑率明显上升;其次是包胶层与金属轮芯的粘接界面受热失效，出现局部脱胶、层间分离，运行时伴随异响和震动;长期在高温下服役的轮组，还会出现胎面龟裂、材料脆化的问题，严重时甚至会出现聚氨酯涂层整块从轮芯脱落的恶性故障。

　　4、‌高温工况的应对方案‌

　　想要缓解高温带来的加速损坏，不能仅靠“降载使用”的权宜之计，需要从材料选型和结构设计双维度优化：优先选用NDI体系的耐高温聚氨酯配方，这类材料可在80℃环境下长期稳定工作，120℃短时高温下仍能保持90%以上的拉伸强度，动态内生热控制能力远优于普通TDI材料;同时优化轮体的散热结构，采用带散热槽的轮芯设计，搭配耐高温专用粘合剂，避免包胶层与金属轮芯因热膨胀系数差异出现脱离;当环境温度长期超过100℃时，直接更换MC尼龙或铸铁轮组，综合可靠性与使用成本反而更具优势。

　　总的来说，高温环境下行走轮箱聚氨酯涂层必然会出现性能衰减，是否加速损坏的核心不在于“高温”本身，而在于温度是否超出了所选聚氨酯材料的设计耐受区间，以及是否做好了内生热的疏导与工况适配。选对耐高温配方、做好结构优化并严格控制使用温度阈值，就能大幅延缓轮组的老化速度，让聚氨酯涂层车轮组在高温场景下也能保持稳定的服役表现。
